纤维过滤系统可以清洁一切，从我们呼吸的空气到驱动引擎的油。许多过滤器，如高效空气微粒过滤器(HEPA)和超低空气微粒过滤器(ULPA)，是由玻璃或聚合物纤维制成的。一些是金属纤维编织网，而另一些是由非织造介质制造的。一些过滤器甚至使用一层薄薄的纳米纤维来提高性能和效率。根据应用程序的不同，滤镜的形状、大小和组成有很大的不同。高效和有效的过滤器在家庭、企业和制造环境中非常重要。
本应用笔记将讨论扫描电子显微镜(SEM)比光学显微镜分析基于纤维的滤波器的优点。扫描电子显微镜提供高分辨率的图像，元素分析，和-感谢FiberMetric软件上杰出人才扫描电镜-在短短几分钟内自动测量数千根纤维的能力。
扫描电镜在过滤纤维和过滤膜评估方面的优势
先进的显微技术对滤波器的性能评价至关重要。尽管在过去的几十年里，光学检测一直是行业标准，但对于新的应用来说，它已经不够用了。188金宝搏app安卓下载纤维尺寸，特别是纳米纤维，通常低于光学显微镜的分辨率限制。

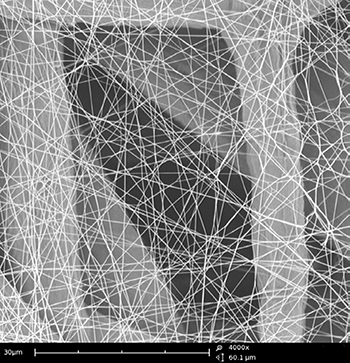

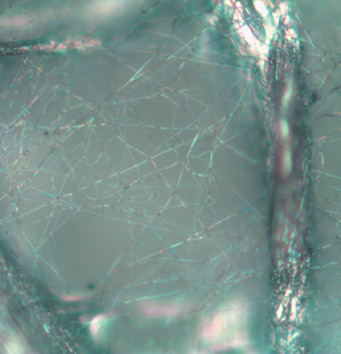

扫描电子显微镜(SEM)具有较高的分辨率和景深，是表征滤过材料的新标准工具。使用光学显微镜(左)和扫描电镜(右)对同一区域的纳米纤维膜进行图像比较，可以看出两种技术在分辨率和对比度上的巨大差异。

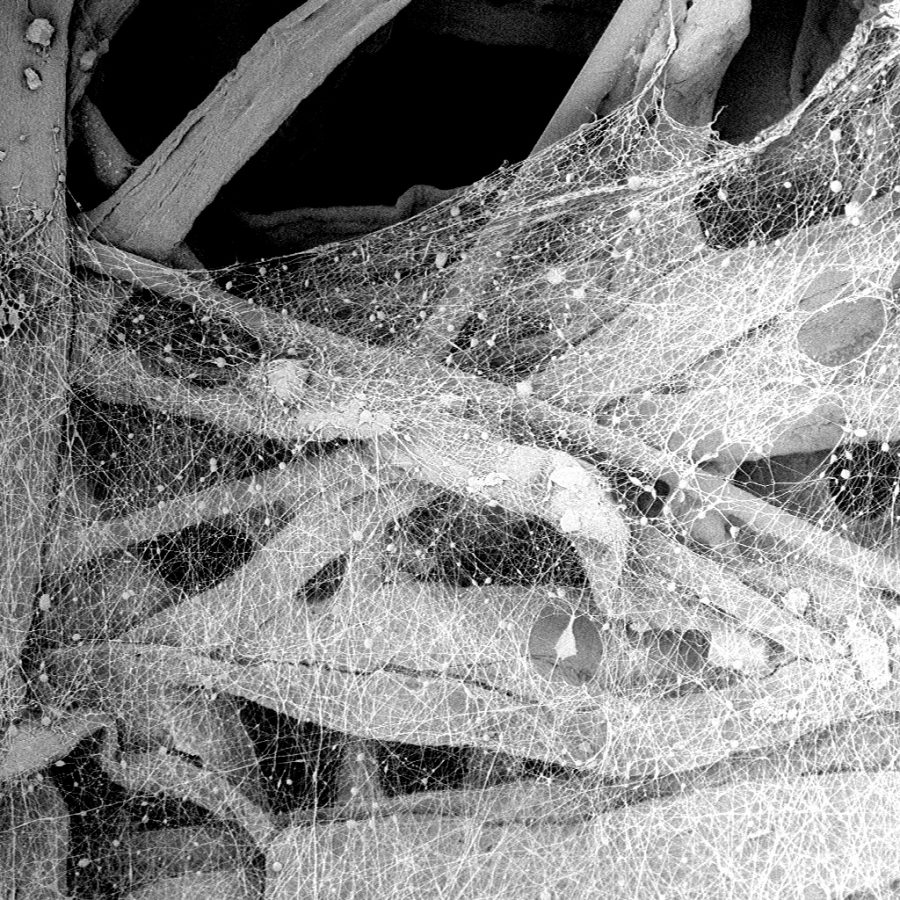

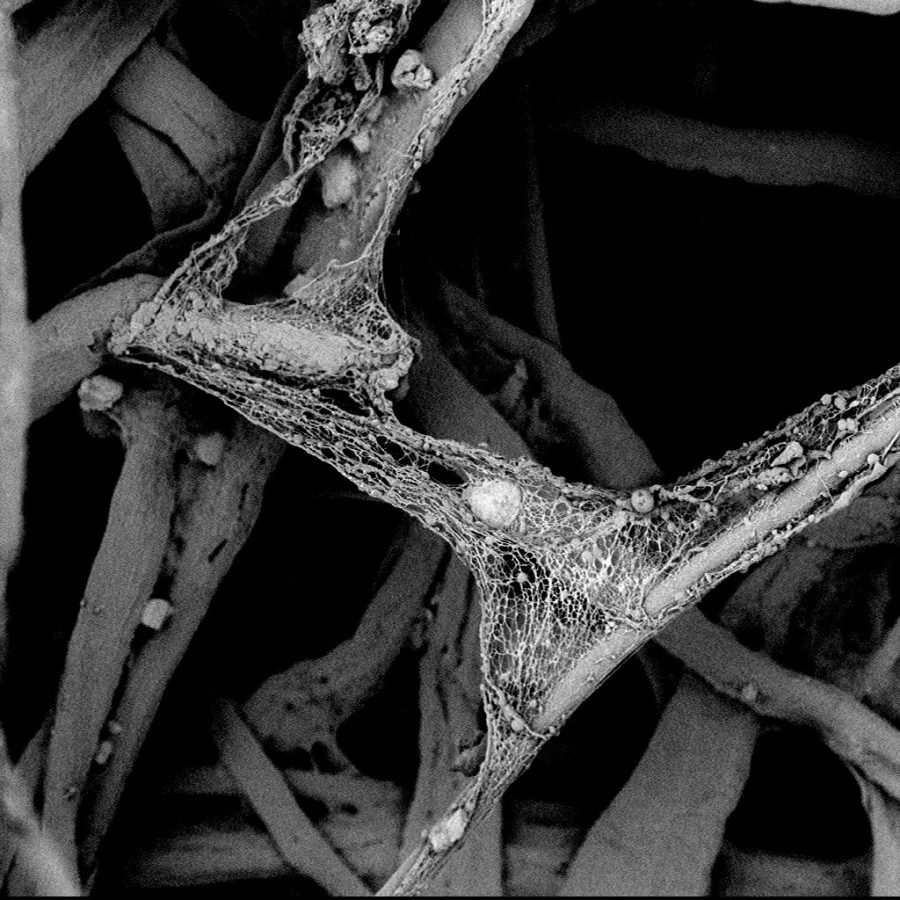

这些图片显示了附在过滤器表面的纳米纤维非织造膜的SEM显微图。纳米纤维膜通常附着在空气过滤介质上，以最大限度地提高过滤效率、气流和使用寿命。该过滤器没有通过测试，因为纳米纤维膜不完整。在加工或运输过程中的某个时刻，纳米纤维膜脱落，留下暴露的区域。纳米纤维膜上的孔洞导致了该过滤器性能的下降。
过滤中杂质的元素分析

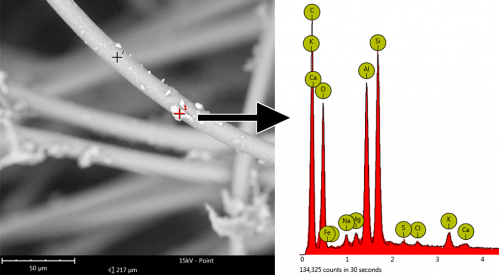

过滤器捕获的污染物可以用能量色散x射线光谱(EDS)进行识别。扫描电镜综合了这一技术，在成像过程中可以给出样品的元素组成。
自动化的纤维特性
Phenom SEM旨在将高质量的SEM成像带入传统SEM无法管理或实用的环境中。杰出人才SEM:
- 是否易于使用和直观使用
- 产生卓越的图像
- 提供高生产力和工作流程
Phenom SEM不需要专门的操作人员或额外的基础设施。创新的柱状设计允许在没有溅射涂层的情况下对纤维进行成像。
Phenom桌面型SEM使用FiberMetric，一种专有的纤维测量软件包，可以测量纤维直径、方向和孔径。使用集成电动XY工作台，数据采集和分析可以轻松实现自动化。这种软件和硬件的结合允许成百上千的图像被自动获取，从而产生数以万计的单独光纤测量，提供统计上重要的数据。
