用Zeta光学剖面仪分析微流体器件
微流体设备，通常被称为芯片上的实验室，包括通道，井，和控制结构在复杂的阵列。的ζ光学分析器通过一次30秒的采集，可以完全了解微流控通道的3D结构。
由多种材料制成的设备，包括PDMS，可以进行成像和评估。面积粗糙度和体积测量很容易量化。Zeta三维光学微流体剖面仪可以快速测量和分析通道宽度、深度和弯曲程度。三维测量甚至可以用于高宽高比特征和封闭系统。
通道尺寸测量

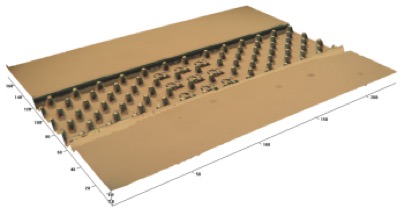

只需30秒的采集，就可以使用Zeta 3D光学剖面仪对微流体进行表征。通道的宽度和深度很容易测量。也可通过确定河道剖面来评价沿河道长度的弯曲程度。
例如，可以快速准确地确定裸眼井结构的X和Y尺寸。弯的宽度、深度和数量决定了通过微流体装置的流量。面积粗糙度和体积测量也可以量化。这些分析可以通过Zeta光学剖面仪的3D图像快速计算出来。此外，由于Zeta剖面仪的表面聚焦技术，折射率变化明显，因此可以明显看出密封装置是否存在泄漏。
图像透明层
独特的Zeta光学profiler是通过多个透明层成像的能力。这提供了开放和封闭细胞的成像，以确定微流体装置的最终体积。通道尺寸、体积测量和界面粗糙度都可以进行评估。

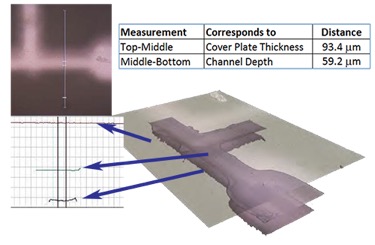

可以通过透明盖板对通道进行成像和分析，如图所示，测量盖板厚度和通道深度。
