聚焦离子束(FIB)样品铣削用于高性能透射电子显微镜(TEM)研究

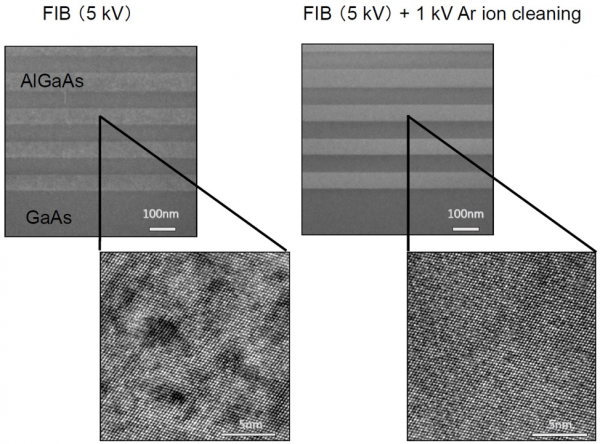

聚焦离子束(FIB)系统的应用已成为定点透射电子显微镜(TEM)样品制备的首选方法。聚焦离子束虽然比常规的机械和化学TEM样品制备具有优势,但也存在高能操作的缺点。高能镓(Ga+)离子束用于聚焦离子束系统,在试样中形成有缺陷的非晶和/或注入层。通常,FIB产生的TEM样品不太适合于高性能分析(S)TEM (HRTEM, HRSTEM,高空间分辨率EELS和EDX)的研究。然而,对于高分辨率显微镜和高灵敏度分析,低能量氩气(Ar+)离子铣削是理想的最后阶段的试样制备,以减少缺陷层。

Technoorg的温和的磨是理想的清洁和最终抛光的FIB样品。具有低角度,低能量的宽氩(Ar+,它适用于去除FIB在片层形成过程中产生的损伤层,也适用于进一步降低试样厚度。Gentle Mill配备了专用的、专利的低能量离子枪,离子能量可达100eV,允许每边大约10分钟完成硅FIB样品。

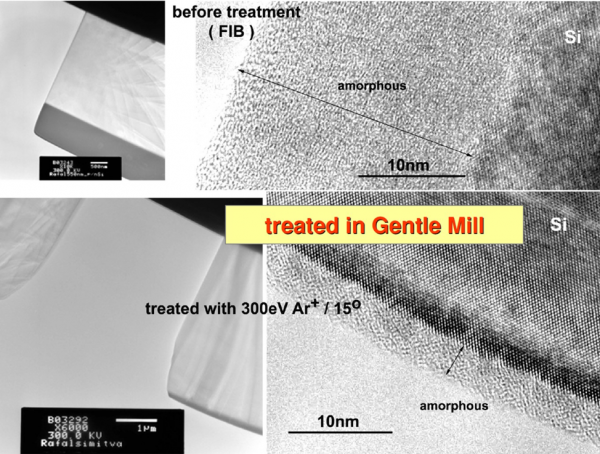

结合日立FIB/STEM和Technoorg的Gentle Mill系统,可以大大减少准备时间。经过改进的Gentle Mill允许直接插入与FIB-STEM/TEM兼容的试样旋转夹持器。氩(基于“增大化现实”技术+)用Gentle Mill在200eV下对FIB样品进行离子铣削,使Si中的非晶层从28nm减少到1.2nm,并减少了样品制备时间(FIB铣削时间:约60分钟,低能Ar+离子铣削时间:3分钟),满足了高通量半导体器件的分析要求。
引用:
1.一种纳米材料三维结构和组成成像的方法,微科学学报,2006,32(增刊2),369 - 369
2.T. Yaguchi等人:特定场地三维结构和元素分析样品制备方法的发展及其应用,美国波士顿MRS秋季会议论文集,2006年11月26-30日。
3.T. Yaguchi等人:使用FIB-STEM/TEM系统对65nm节点器件的位点特异性结构分析,日立电磁新闻,2007年,25-30页
4.T. Yaguchi et al.:一种基于FIB-STEM/TEM系统的原位制备Si器件的方法,微科学进展13 (Supp 2) 2007, 790-791
