混合像素技术

低剂量应用的选择检测器和光束敏感材料188金宝搏app安卓下载

接触

技术

混合像素成像检测器

猎豹技术是基于复杂的读出asic称为Medipix或Timepix，这是由国际合作开发的光子计数和粒子跟踪像素探测器家族。其结果是获得高分辨率粒子定时和光谱信息的混合像素检测器。在实践中，实验证明，猎豹可伸缩探测器是低剂量和快速应用的理想探测器，其中高信噪比是光束敏感材料的关键。188金宝搏app安卓下载猎豹是蛋白质晶体学[1]、微ED[2]和自动连续旋转ED[3]的科学家的选择探测器，以获得突破性研究的数据。

timepix和medipix®是快速成像的单一电子和大蛋白质结构晶体的关键。

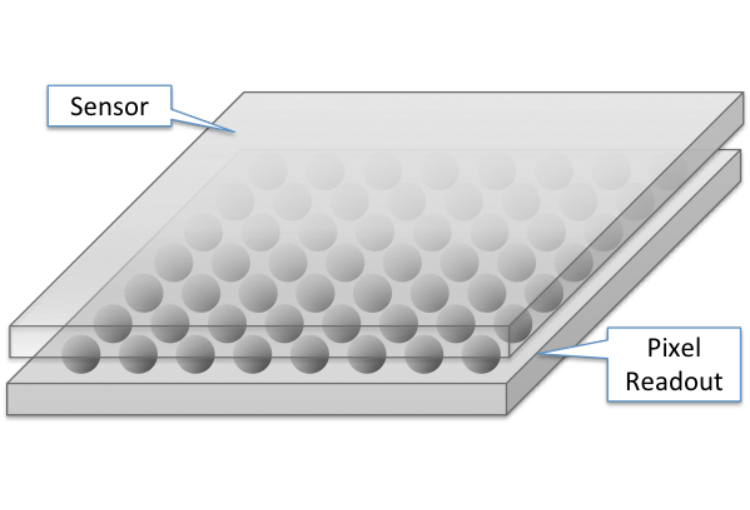

TimePix读数芯片的原理图

TimePix探测器

第一个Timepix芯片是在2006年Medipix2开发之后推出的。Timepix ASIC读出的最大帧率为每秒120帧，可以由软件或外部触发器控制。

Timepix3具有更高的时间分辨率，缩短了时间步长，并具有1.6纳秒的计时精度。它提供数据驱动或列表模式读取超过阈值的像素。相对于原始Timepix最重要的改进是可以同时收集时间超过阈值(time over threshold, ToT)和到达时间(Time-of-Arrival, ToA)信息。

Timepix三种不同的操作模式:

  • 计算:算上阈值上方的所有脉冲
  • 超时阈值（TOT）：计数器在脉冲高于阈值时不断增加。每个像素中的吸收能量越大，时间过度阈值越大
  • 抵达时间（TOA）：每个传入信号的到达可以确定的时间分辨率下降到20 ns。

“Timepix探测器与连续旋转电子衍射相结合，极大地提高了数据质量，并将数据采集时间从数小时缩短到数分钟。电子衍射的从头开始结构测定现在已经变得和x射线衍射一样可行，但晶体比x射线衍射需要的要小几千倍。”——教授。邹晓东，斯德哥尔摩大学材料与环境化学系

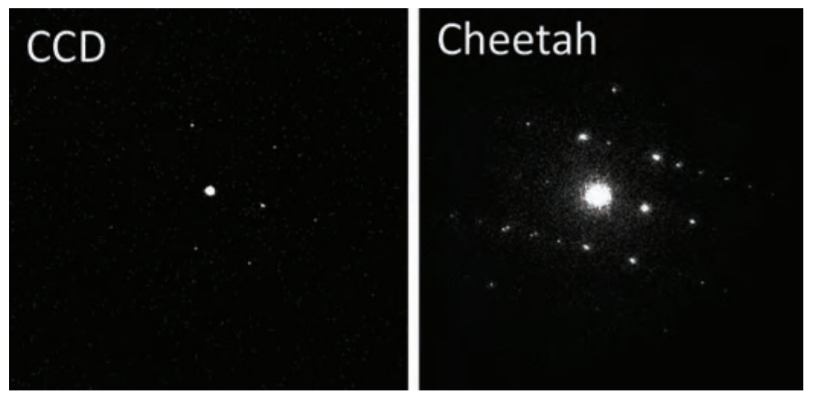

用猎豹直接电子检测器拍摄衍射图案 图片由Mauro Gemmi博士提供，IIT@NEST

Medipix.®探测器

当开发Medipix 3芯片时，通过提高能量分辨率，通过使死时间自由操作和彩色成像进行阐述。Medipix3RX ASIC以计数模式运行，帧速率增加，高达1,800帧/秒，并且可以以连续读/写模式运行。

Medipix3RX ASIC还具有关于其他成像ASIC的改进的光谱性能。对脉冲阈值和光谱分辨率的选择可以遭受电荷传播问题。根据冲击位置，输入颗粒的能量和传感器材料的选择，所产生的电荷可以到达ASIC的多个相邻像素。当阈值处于具有高电荷的固定级别事件时，可以丢失扩展。

Medipix3RX ASIC有一个特殊的像素间电路，将电荷的总和分配给电荷最高的像素。这叫做电荷加和模式。

当用110µm沥青而不是55µm沥青进行碰撞键时，Medipix3RX还具有增强的光谱配置。在这种配置和激活电荷求和模式下，粒子可以用4个用户可设置的阈值计数。这允许在多个光谱范围内同时检测。

“混合像素检测器通过至少幅度提高电子衍射的功率。蛋白质晶体小于100nm现在允许结构确定。“- Biozentrum的Jan Pieter Abrahams教授;分子生命科学中心“，

单电子探测的通用应用188金宝搏app安卓下载

猎豹事件TPX3和猎豹1800 MPX3RX是各种显微镜应用的优秀解决方案。188金宝搏app安卓下载适用于束流敏感材料的低剂量应用，适用于188金宝搏app安卓下载基本电子衍射(ED)实验，如:
