在朗缪尔槽的空气-水界面上可视化单层膜
MicroBAM(布鲁斯特角显微镜)使单分子层可视化，特别是在朗缪尔槽的空气-水界面。
通过检测表面活性剂分子存在时水面折射率的变化，MicroBAM提供了关于均匀性、相行为和薄膜形貌的信息，而不需要任何外部试剂，如荧光染料，它们可能会干扰Langmuir层。
特性和好处
- 良好的分辨率(12 μ m)和大视野的薄膜均匀性和领域尺寸研究。
- 捕获和保存单层静止图像。
- 可根据时间或表面压力设置自动拍照。
- 设计紧凑，占地面积小。
- 简单、直观的操作。
- 与大多数Langmuir槽和Langmuir- blodgett槽兼容。
- 最适合在沉积前常规LB膜均匀性检查。

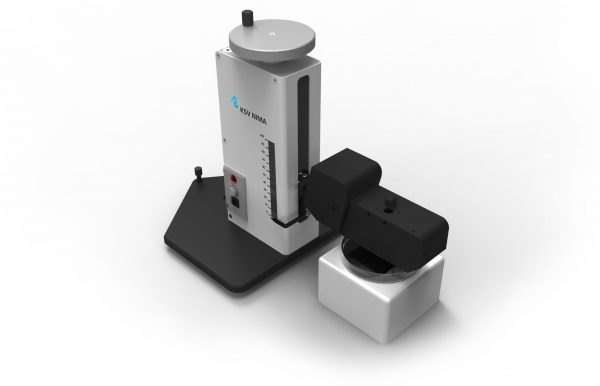

KSV NIMA MicroBAM是一种易于使用的仪器，用于空气-水界面单分子层的无创成像。良好的图像质量和横向分辨率使其成为可视化形态膜参数(如压缩膜均匀性、域大小、形状和包装)的理想工具。实时观察和记录胶片结构，可以捕捉动态活动。
KSV NIMA MicroBAM可以与大多数KSV NIMA Langmuir和Langmuir- blodgett槽一起使用，根据时间或地面压力提供实时图像测量。KSV NIMA MicroBAM通过USB直接连接到计算机，使其非常容易安装和使用。
规范
| 类别 | KSV NIMA MicroBam规格 |
|---|---|
| 平衡规范 | |
| 入射角范围(°) | 53、固定 |
| 光源功率(mW) | 50 |
| 光源波长(nm) | 659 |
| 横向分辨率(µm) | 12(水平图像方向，中间) |
| 视场(µm) | 3600×4000 |
| 偏振镜 | 固定 |
| 分析仪 | 固定 |
| 相机 | |
| 类型 | USB |
| 分辨率(像素) | 640×480 |
| 帧速率(fps) | 30. |
| 可调节曝光时间和增益 | 是的 |
| 图像处理 | |
| 图像缩放 | 是的 |
| 对比度增强 | 配置文件 |
| 图像滤波 | 是的 |
| 粒度测定 | 是的 |
| 硬件 | |
| 仪器尺寸(L×W×H, cm) | 22×27.7×40.2 |
| 测量头尺寸(L×W×H, cm) | 5.7×16.2×7.2 |
| 电源(V, Hz) | 100 - 240, 50/60 |
| 体重(公斤) | 10 |
| 与L和LB槽的兼容性 | |
| 媒介 | 是的 |
| 大 | 是的 |
| 高压缩 | 是的 |
| 备用 | 是的 |
